Thermografie mit der Wärmebildkamera

Die Thermografie (auch Thermographie) ist ein Verfahren, die Temperatur der Oberfläche von Objekten mittels Wärmebildkamera bildgebend darzustellen. Die Intensität der Infrarotstrahlung, die von einem Punkt ausgeht, ist das Maß für dessen Temperatur.

Dabei wandelt eine Wärmebildkamera die für das menschliche Auge unsichtbare Infrarotstrahlung in elektrische Signale um. Daraus erzeugt die Auswerteelektronik ein Bild in Falschfarben, seltener ein Graustufenbild.
Bei der Thermografie wird die durch die Umgebung oder den Prozess bedingte Temperaturverteilung der Oberfläche erfasst. Auf diese Weise erkennt man u.a. Wärmebrücken in der Bautechnik. Ermitteln Sie so Verlustwärmequellen und Defekte mit der Wärmebildkamera.

Die Thermografie ist ein berührungsloses bildgebendes Verfahren. Es macht also die für das menschliche Auge unsichtbare Wärmestrahlung (mittleres Infrarot) eines Objektes sichtbar. Bei der Thermografie werden Temperaturverteilungen auf Flächen sowie Gegenständen erfasst und dargestellt.



Wärmebildkameras

Zur Bilderzeugung im mittleren Infrarotbereich verwendet man kalibrierte Wärmebildkameras. Eine Wärmebildkamera ist im Prinzip wie eine normale elektronische Kamera für sichtbares Licht aufgebaut. Allerdings unterscheiden sich die Sensoren in Aufbau und Funktionsweise, je nach zu bearbeitender Wellenlänge. Mit herkömmlichen Filmen ist es allerdings nicht möglich, solche langwellige Strahlung aufzunehmen.

Durch ein Objektiv wird ein Bild auf einen elektronischen Bildsensor projiziert. Welche Objektive verwenden Kameras für den Wellenlängebereich von 8 bis 16 xxm? Es werden Objektive aus einkristallinem Germanium oder Zinkselenid eingesetzt.

Infrarotkameras erzeugen Bilder, die zunächst als Intensitätsinformation vorliegen. Wärmebildkameras stellen diese in der Regel in Graustufen dar. Gängige Kameramodelle sind in der Lage, bis zu 256 (8 bit) Graustufen aufzulösen.

Dem menschlichen Betrachter ist es jedoch nicht möglich, diese feinen Graustufungen aufzulösen. Dazu ist es indes erforderlich, Bilder in Falschfarben-Darstellung zu erzeugen. Dazu sind fast alle Wärmebild-Kameras in der Lage. Der komplette sichtbare Farbraum des Auges bietet mehr Unterscheidung als reine (Grau-)Helligkeitsunterschiede.

Für die Einfärbung der Grauwert-Bilder stehen gewöhnlich verschiedene Farbpaletten zur Verfügung. Der hellste (wärmste) Teil des Bildes erscheinen  in weiß, die Zwischentemperaturen in Gelb- und Rottönen und die dunklen kälteren) Teile des Bildes in Blautönen.

Bauthermografie

Infrarotbilder für den Energieauswis

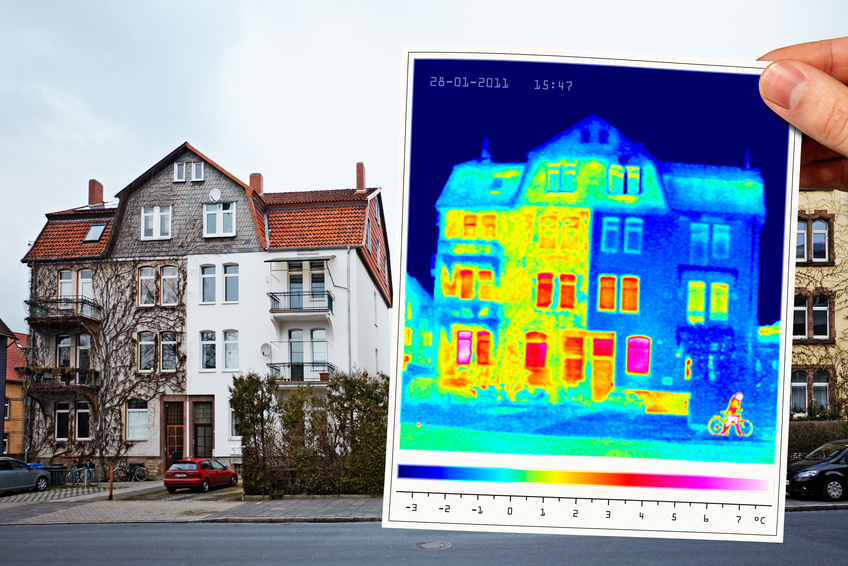

Energie sparen durch Wärmedämmung. Haus mit Wärmebild Kamera fotografiert.

In der Bauthermografie wird das Verfahren zu folgenden Prüfungen eingesetzt:

  • Wärmedämmung von Häusern
  • Gebäudediagnostik/Energieausweis
  • Kontrolle von Flachdächern
  • Strukturanalyse des Mauerwerks
  • Feuchte-Detektion in Wänden und Dächern
  • Lokalisierung von Rissen in Rohrleitungen
Gebäudethermografie ist die Anwendung mit höchsten Anforderungen an eine Wärmebildkamera

Die Steigerung der Energieeffizienz von Gebäuden ist ein Thema von immenser Bedeutung. Die Thermografie leistet diesbezüglich einen wichtigen Beitrag zur Erreichung dieses Ziels. Die Inspektion mit Wärmebildkameras zeigt einfach und schnell Wärmedämmungsprobleme von Gebäuden auf.



Gründe für eine eine Analyse mit einer Wärmebildkamera:
  • Die Thermografie leistet einen wichtigen Beitrag bei der Aufdeckung von Energieverlusten an Gebäuden
  • Die Thermografie hilft Wärmebrücken und Mängel an Neubauten oder nach Gebäudesanierungen aufzudecken. Insbesondere spielt dabei das Erkennen von Baumängeln wie Wärmebrücken, Dämmfehlern oder Luftundichtigkeiten eine wichtige Rolle
  • Lokalisiert werden Schwachstellen an Fenster- und Türrahmen. Neben der Überprüfung der äußeren Gebäude werden darüber hinaus auch Leckagen verdeckter Leitungen, wie z.B. von Fußbodenheizungen, problemlos erkannt
  • Höchste thermische Auflösung der Wärmebildkamera führt zu sicheren Analysen
  • Effizienz durch hohe Pixelzahl
  • Aussagekräftige Analysen basierend auf Spezialsoftware

Vergleich



Unsere AC080V ist eine multifunktional einsetzbare Tablet-Wärmebildkamera mit einem Wärmebildkamera Tablet5-Zoll-Touchdisplay für vielfältige Anwendungsgebiete.
Mit der AC080V wird dementsprechend mobile Temperaturmessung neu definiert. Im Gegensatz zu Ein-Punkt-Pyrometern oder pistolenförmigen Wärmebildkameras mit Mini-Detektor verfügt dieses Thermografie-Tablet über 19.200 vollradiometrische, autarke Temperaturmesspunkte, die in Echtzeit auch kleinste Temperaturveränderungen erfassen.
Zur Auswertung und Analyse sind vielzählige Messfunktionen direkt im Gerät integriert, zum Beispiel automatische Temperaturverfolgung, Isothermen, Berichtsanalyse oder Temperaturalarm.
Neben Wärmebildern können Sie nicht nur Fotos in 8-Megapixel-Auflösung aufnehmen, sondern auch komplette Infrarotvideos aufzeichnen und per WLAN kabellos auf Ihren PC übertragen oder via Internet verteilen. Dank integriertem GPS lassen sich zudem jederzeit die Positionsdaten festhalten.

Infrarotkamera
Highlights unserer Wärmebildkamera AC080V :
  • Vollradiometrische IR-Kamera mit 160 x 120 Temperaturmesspunkten
  • Echtzeit-Messung und Echtzeit-Bildwiedergabe garantieren klare, hochqualitative Wärmebilder
  • Präzise Temperaturmessung am ganzen Bild
  • Hohe thermische Empfindlichkeit
  • Brillantes 5-Zoll-Touch-Farbdisplay
  • 8-Megapixel-Digitalkamera für gestochen scharfe Realbildaufnahmen
  • Integrierte LED-Fotoleuchte
  • Robustes, stoßgeschütztes Design in Zweikomponenten-Bauweise mit Schutzart IP54
  • Vielfältige Messfunktionen
  • Kabelloser WLAN-Datentransfer oder Übertragung per USB
  • Androidbasiertes Betriebssystem
  • Hochwertige Analyse-Software





Unser Angebot: Für das erste Bild inkl. Anfahrt im Umkreis von 10 km (darüber hinaus 2 €/km) um Mönchengladbach - Rheydt 80 €, jedes weitere Bild 15 €. Eine schriftliche Ausarbeitung findet nicht statt. Die Wärmebilder dürfen gerne von der Wärmebildkamera abfotografiert werden bzw. per USB übertragen werden.
